LDSJ
Навесное оборудование LDSJ
это профессиональные решения для работы
с различными типами грузов: рулонами бумаги,
коробами, мешками, паллетами, техникой и
нестандартной тарой. Оборудование обеспечивает
точный контроль, плавное усилие прижима и
высокую стабильность при любых операциях.
это профессиональные решения для работы
с различными типами грузов: рулонами бумаги,
коробами, мешками, паллетами, техникой и
нестандартной тарой. Оборудование обеспечивает
точный контроль, плавное усилие прижима и
высокую стабильность при любых операциях.
Навесное
оборудование
оборудование
Позиционер вил
2-A H-series Sideshifting
2-A H-series Sideshifting
-
Собственное инженерное производство
Мы разрабатываем и тестируем оборудование по международным стандартам, обеспечивая стабильную работу в любых условиях.
-
Полная совместимость с погрузчиками
Навеска LDSJ адаптирована под все основные типы кареток и гидросистем, что гарантирует простую установку и безопасную эксплуатацию.
-
Укреплённая конструкция и долговечность
Каждый элемент проходит контроль качества и ресурсные испытания, обеспечивая многолетнюю работу без простоев.
-
Поддержка и сервис по всей стране
Мы обеспечиваем техническую консультацию, подбор навески, гарантийное обслуживание и запасные части в кратчайшие сроки.
Расчёт комплексной грузоподъёмности вилочного погрузчика с навесным оборудованием
4-А Modet ZJ0ЗH
4-А Modet ZJ0ЗH
Захват
Захват для погрузчика
Гарантируют мягкое прижимание, устойчивость груза и максимальную эффективность погрузочно-разгрузочных операций.

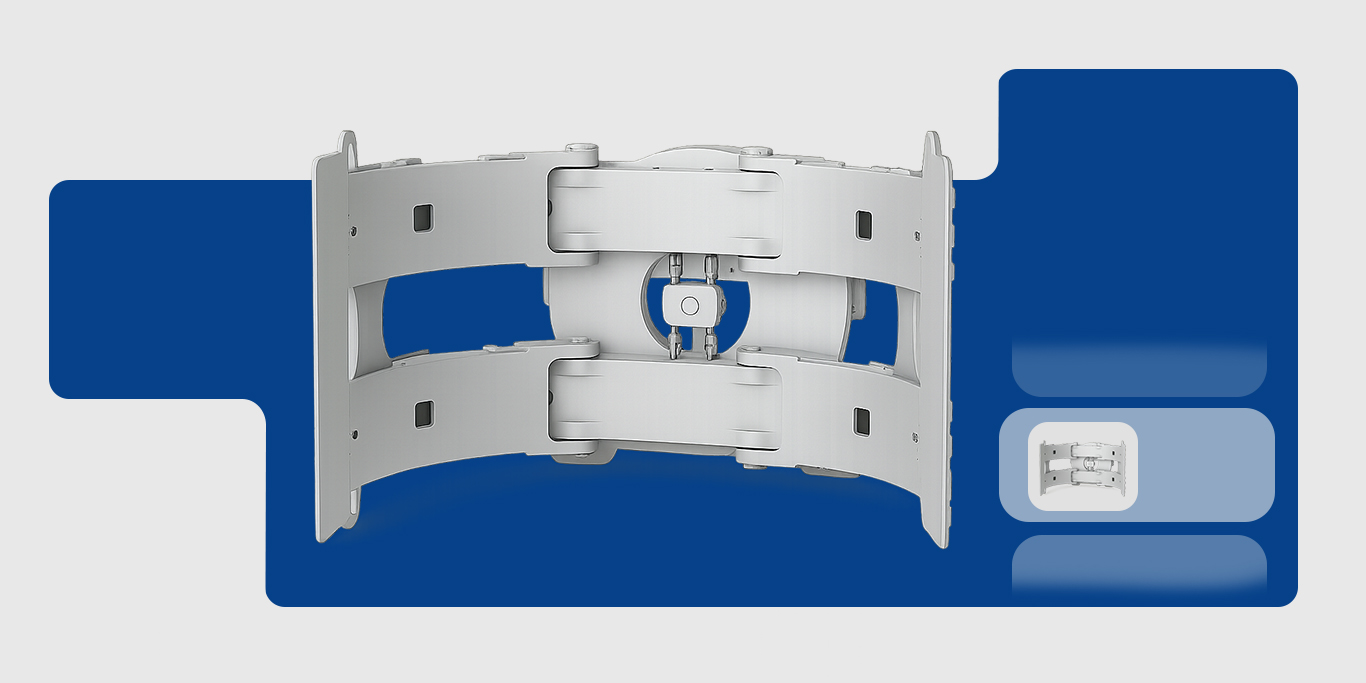

Захват
для бумажных рулонов
Используются в целлюлозно-бумажной промышленности, типографиях и упаковочных производств

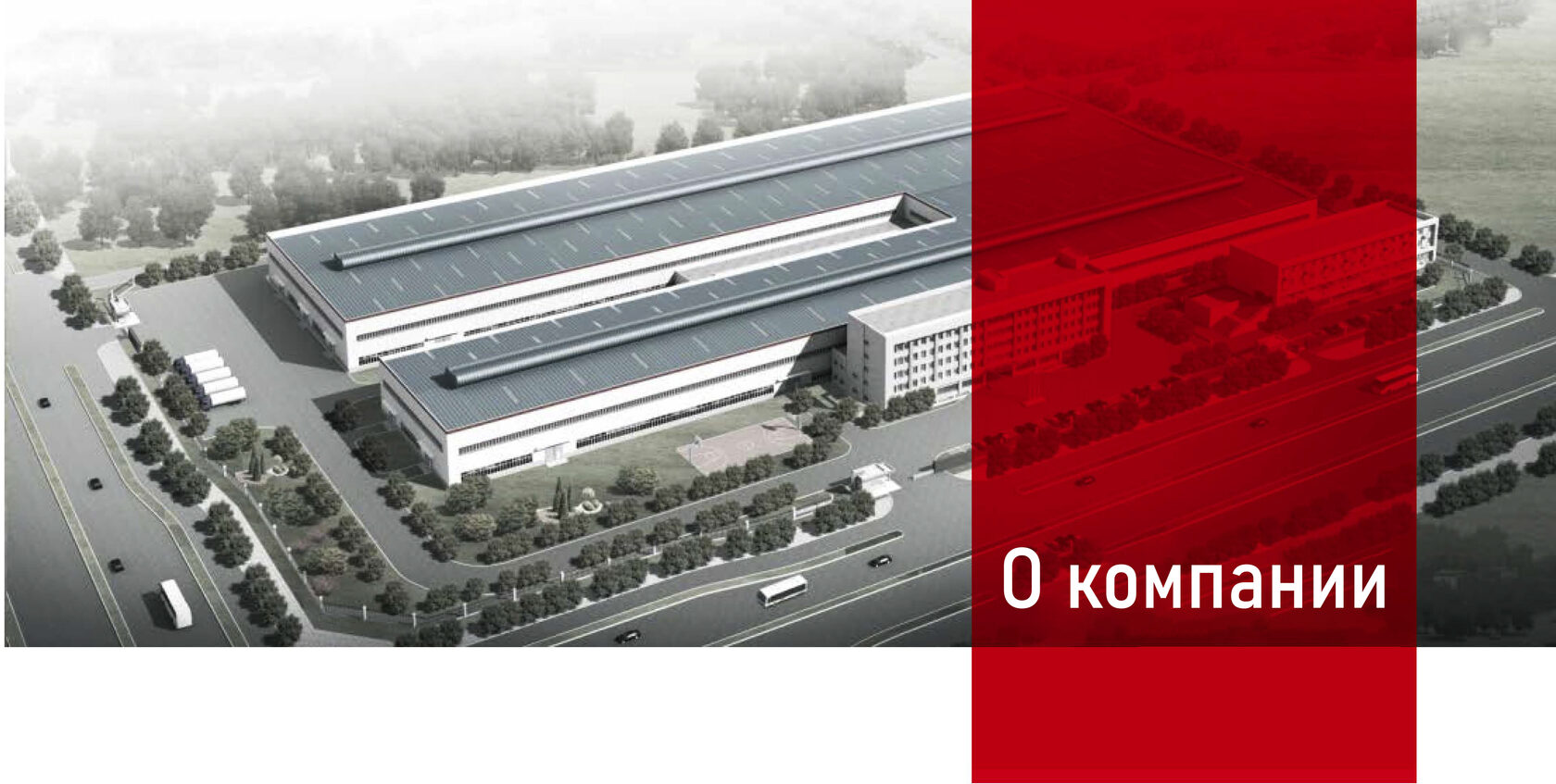

О компании LDSJ
LDSJ — производитель профессионального навесного оборудования для вилочных погрузчиков, ориентированного на интенсивную работу в логистике, складских комплексах, промышленности и строительстве. В ассортименте представлены сайдшифтеры, позиционеры вил, ротаторы, картонные и рулонные захваты, толкатели, мультизахваты и другое грузозахватное оборудование. Продукция отличается высокой прочностью, точностью геометрии, стабильностью под нагрузкой и полной совместимостью с погрузчиками разных марок. LDSJ использует современные технологии обработки металла, роботизированную сварку и многоступенчатый контроль качества, что обеспечивает длительный срок службы и надежность оборудования. Компания предлагает инженерную поддержку, подбор оптимальных решений и сервисное сопровождение. LDSJ помогает предприятиям повысить эффективность погрузочно-разгрузочных операций, снизить износ техники и улучшить производительность на складе.
Расчёт комплексной грузоподъёмности вилочного погрузчика с навесным оборудованием
При подборе навесного оборудования для вилочного погрузчика необходимо учитывать не только номинальную грузоподъёмность машины, но и комплексную (фактическую) грузоподъёмность системы «погрузчик + навесное оборудование». Этот параметр напрямую влияет на безопасность эксплуатации, срок службы техники и соответствие требованиям производителя.
Комплексная грузоподъёмность определяется с учётом:
Комплексная грузоподъёмность определяется с учётом:
- массы навесного оборудования;
- изменения центра нагрузки;
- геометрии каретки и вил;
- расстояний от осей погрузчика до центра груза.
Почему номинальной грузоподъёмности недостаточно?
Номинальная грузоподъёмность вилочного погрузчика указывается для стандартной конфигурации — без навесного оборудования и при фиксированном центре нагрузки.
При установке сайдшифта, захвата, ротатора или позиционера:
При установке сайдшифта, захвата, ротатора или позиционера:
- увеличивается собственный вес конструкции;
- смещается центр тяжести груза вперёд;
- возрастает нагрузка на мачту и передний мост.
- Поэтому фактическая допустимая масса груза всегда ниже паспортной, и должна рассчитываться индивидуально.
-

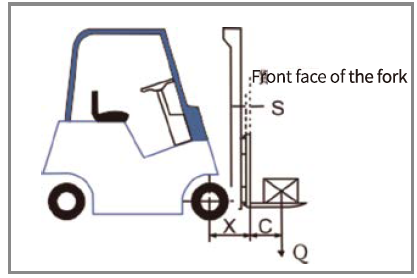

Параметры вилочного погрузчика, участвующие в расчётеВ расчёте учитываются следующие характеристики погрузчика:- Q — номинальная грузоподъёмность погрузчика, кг
- X — максимальная высота подъёма, мм
- C — горизонтальное расстояние от передней поверхности вил до центра нагрузки, мм
- S — толщина вил, мм
-
Параметры навесного оборудованияДля навесного оборудования учитываются:- A — масса навесного оборудования, кг
- CGH — горизонтальное расстояние от передней поверхности вил до центра тяжести навесного оборудования, мм
- ET — расстояние от передней поверхности каретки до задней поверхности груза, мм
- L — расстояние от задней поверхности груза до центра нагрузки, мм
-

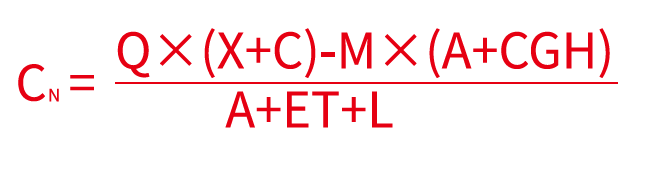

Формула расчёта комплексной грузоподъёмностиКомплексная грузоподъёмность системы рассчитывается по формуле:
Cn = Q × (X + C − M × (A + CGH)) / (A + ET + L)
Полученное значение является расчётным и используется для предварительного подбора оборудования.
Пример расчёта
Исходные данные:
Q = 3000 кг, X = 498 мм, C = 500 мм, M = 560 кг, A = 453 кг, CGH = 280 мм, ET = 220 мм, L = 500 мм,
Результат расчёта:
Cᵣ ≈ 2202 кг
Это означает, что фактическая допустимая масса груза при установленном навесном оборудовании не должна превышать 2202 кг, несмотря на номинальную грузоподъёмность погрузчика 3000 кг.
Важное примечание
Итоговая допустимая грузоподъёмность определяется как минимальное значение из:
Итоговая допустимая грузоподъёмность определяется как минимальное значение из:
- номинальной грузоподъёмности погрузчика;
- допустимой грузоподъёмности навесного оборудования;
- расчётной комплексной грузоподъёмности.
Подбор навесного оборудования LDSJ
Инженеры LDSJ выполняют подбор навесного оборудования с учётом:
- модели и характеристик погрузчика;
- типа груза;
- условий эксплуатации;
- требований по безопасности.

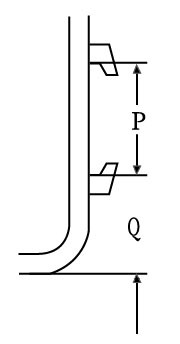

Класс крепления каретки навесного оборудования
Класс крепления каретки навесного оборудования обозначает тип монтажного крючка на задней стороне изделия. Любое стандартное навесное оборудование имеет эти крючки. Для правильного монтажа и подключения каретка вилочного погрузчика должна соответствовать международным стандартам. Таблица классов крепления каретки навесного оборудования приведена ниже
На заметку:
если вы устанавливаете навесное оборудование на нестандартную каретку погрузчика, обратитесь заранее к нам за подробной консультацией
если вы устанавливаете навесное оборудование на нестандартную каретку погрузчика, обратитесь заранее к нам за подробной консультацией
О моделях в каталоге
Модели, перечисленные в данном сайте-каталоге, являются лишь частью от обширной номенклатуры навесного оборудования LDSJ. Мы предоставим подходящее навесное оборудование в соответствии с любыми требованиями наших клиентов. Свяжитесь с нами для получения дополнительной информации
Требования к вилочному погрузчику
Обратите внимание на требования к давлению для каждого типа навесного оборудования. Рабочее давление навесного оборудования не должно превышать его порогового значения. Следуйте рекомендуемым значениям, чтобы достичь номинальных рабочих характеристик. Если требуется особые режимы работы, например переменные настройки давления, необходимо усовершенствовать вспомогательные узлы погрузчика
Подключение навесного оборудования
Стандартный разъем гидравлического соединения представляет собой обычное торцевое уплотнение (размер резьбы: M18х1.5). Если требуется особая форма подключения, пожалуйста, свяжитесь с нами для получения дополнительной информации
Грузоподъемность навесного оборудования
Грузоподъемность навесного оборудования в каталоге является теоретической и только одним из параметров, определяющих его эффективность. Фактическая грузоподъемность зависит от перевозимых грузов, условий работы и общей грузоподъемности вилочного погрузчика. Точную информацию о грузоподъемности вилочного погрузчика/навесного оборудования можно получить на заводе-производителе вилочного погрузчика. Значения, рассчитанные по формуле грузоподъемности вилочного погрузчика/навесного оборудования являются приблизительными и предназначены только для ознакомления
Длина рабочей части навесного оборудования
Длина рабочей части навесного оборудования, указанная в каталоге продукции, представляет собой эффективную длину при фактической работе рабочей части, что означает расстояние по горизонтали от торца до конца рабочей части навесного оборудования под нагрузкой
Гарантия качества
Anqing Liandong Engineering Trucks Attachments Co., Ltd. как производитель сложнотехнического оборудования ответственно относится к обеспечению качества и предоставляет для нового навесного оборудования вилочных погрузчиков гарантийный срок 12 месяцев с даты поставки. Подробнее см. в разделе «Обеспечение качества»
