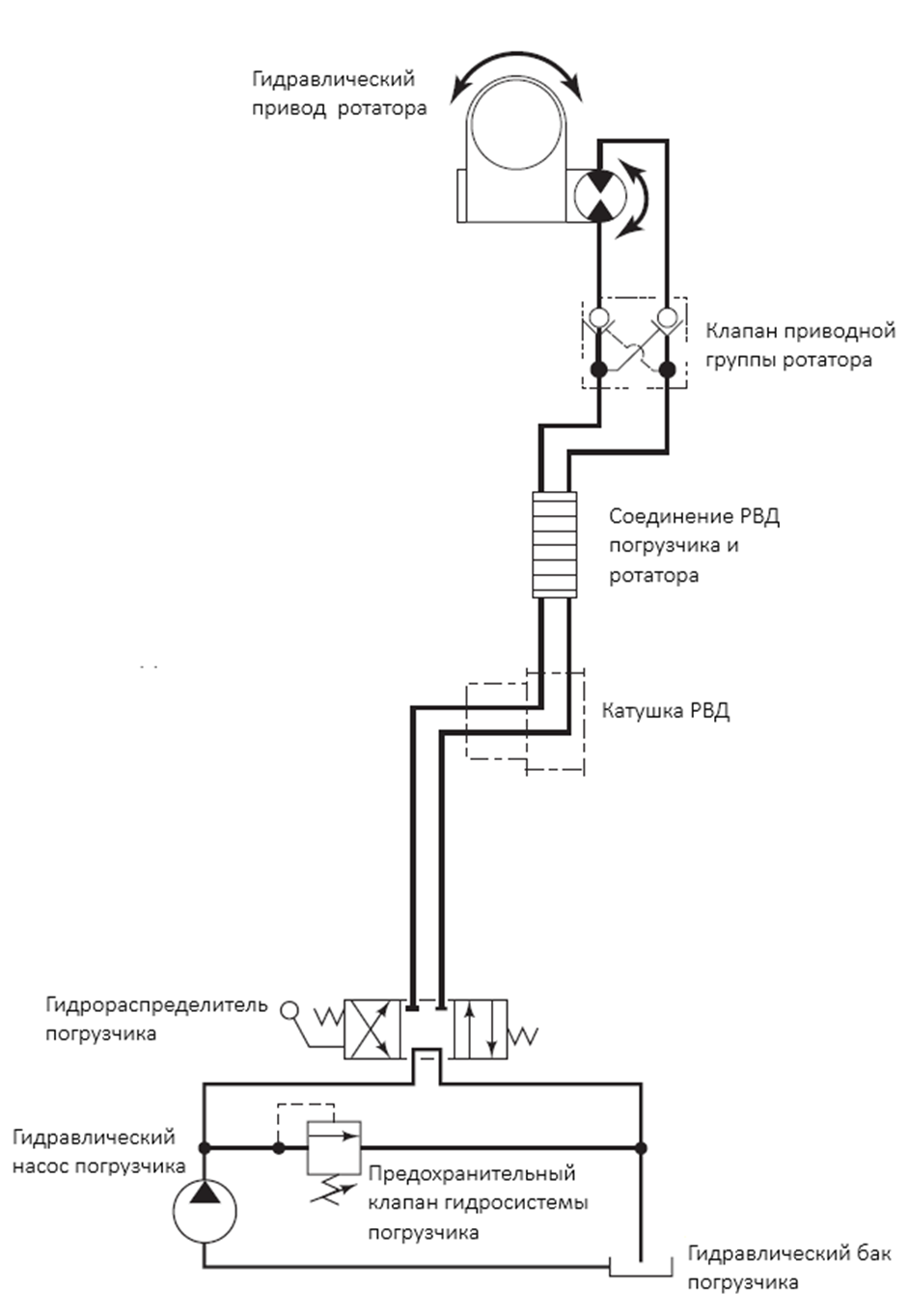

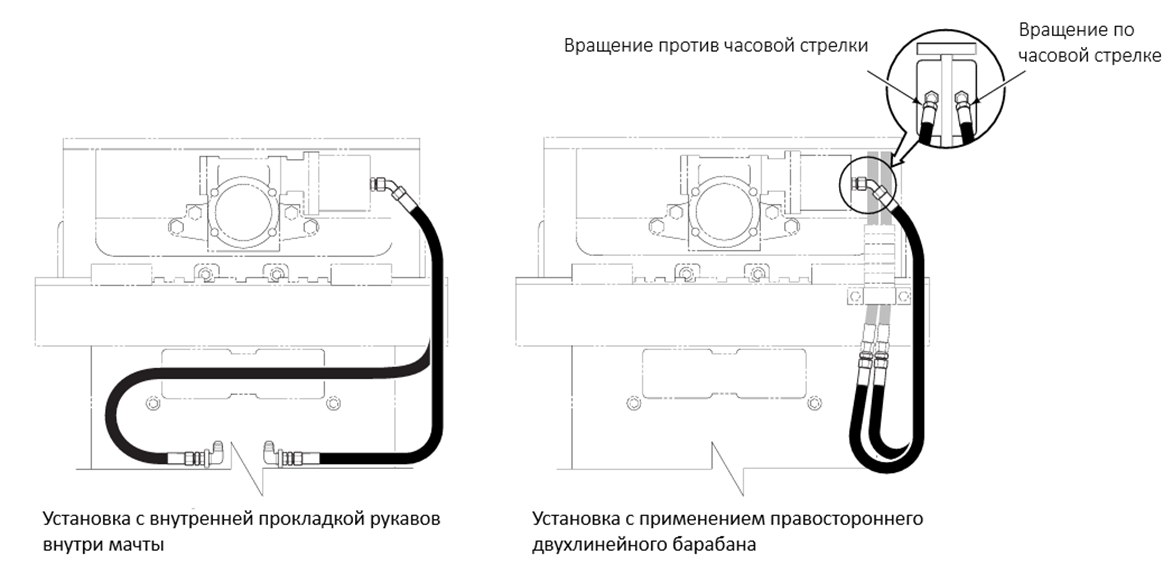

Принципиальная гидравлическая схема подключения ротатора LDSJ

Примечание:
Для изменения направления вращения достаточно поменять местами линии давления и слива

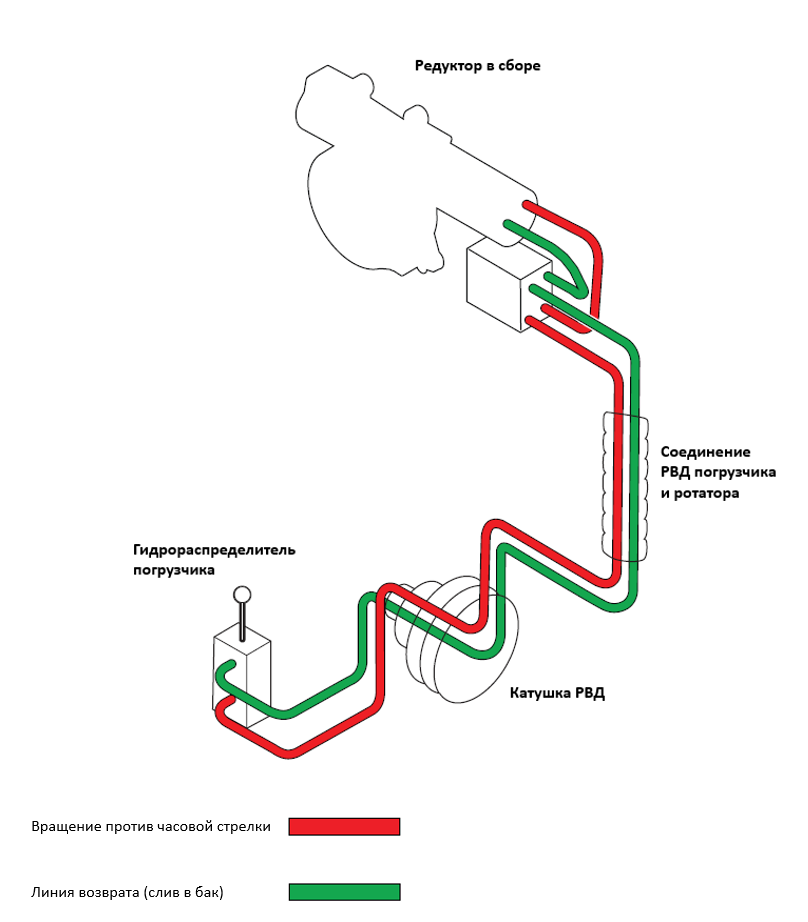

На схеметиповая гидравлическая обвязка ротатора, подключённого к дополнительному контуру вилочного погрузчика. Поток рабочей жидкости формируется гидравлическим насосом погрузчика и через распределитель дополнительной функции направляется по напорной магистрали к соединению РВД, далее через катушку (гидролинии с компенсацией перемещения мачты) поступает к клапану приводной группы ротатора.

Клапанный блок выполняет функции распределения потока, защиты от перегрузки и удержания нагрузки (через предохранительный и обратный элементы), после чего рабочая жидкость подаётся на гидромотор ротатора, обеспечивающий вращение в обоих направлениях в зависимости от положения золотника распределителя. Обратная линия возвращает поток в гидробак погрузчика, замыкая контур циркуляции. Предохранительный клапан гидросистемы ограничивает максимальное давление, предотвращая повреждение моторно-редукторного узла, а корректная двухлинейная схема «Pressure–Return» гарантирует управляемое вращение, стабильность крутящего момента и безопасность эксплуатации навесного оборудования
