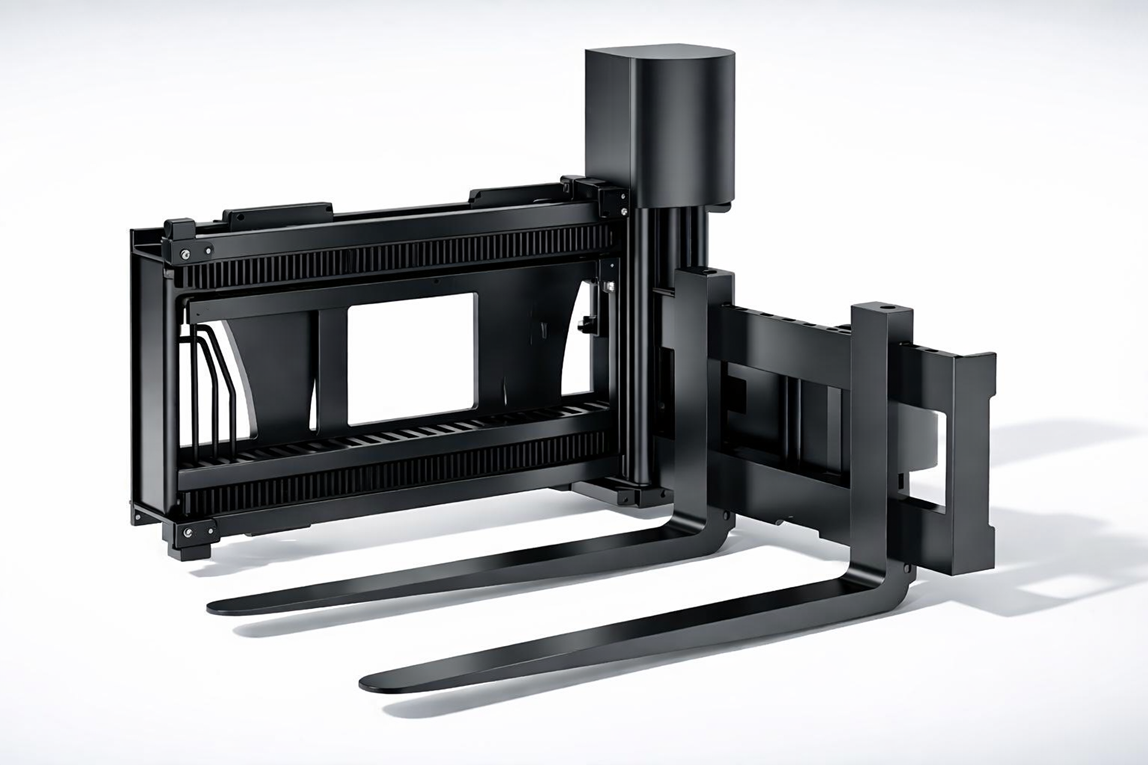

Трёхсторонняя поворотная вилочная головка LDSJ (Tri-Lateral Head Units): описание, принцип работы и применение
Введение
Трёхсторонняя поворотная вилочная головка (Tri-Lateral Head Units) — это специализированное навесное оборудование для вилочных погрузчиков, предназначенное для обработки паллетных грузов в узкопроходных складских зонах. Данное устройство представляет собой трёхсторонний вилочный захват, который позволяет погрузчику работать с грузом не только спереди, но также с левой и правой стороны машины. Благодаря этому оператор может выполнять захват и штабелирование паллет без разворота погрузчика, что значительно повышает эффективность работы в узких складских проходах.
Назначение оборудования
Трёхсторонняя поворотная каретка вил применяется для:
Конструкция трёхсторонней головки
Конструктивно трёхсторонняя поворотная вилочная головка устанавливается на стандартную каретку вилочного погрузчика и состоит из нескольких основных узлов.
Несущая рама
Металлическая конструкция, которая крепится к каретке погрузчика и служит основой для установки всех механизмов навесного оборудования.
Поворотная каретка вил
Трёхсторонняя поворотная каретка вил является основным рабочим элементом устройства. На ней устанавливаются стандартные вилы погрузчика.
Каретка обеспечивает горизонтальное вращение вил на 180°, что позволяет ориентировать вилы:
Механизм бокового перемещения
Каретка вил может перемещаться по направляющим, обеспечивая точное позиционирование вил при захвате паллет.
Привод вращения
Поворот вил может осуществляться:
Гидравлическая система обеспечивает управление следующими функциями:
- обработки паллетных грузов в узких складских проходах
- бокового захвата грузов со стеллажей
- повышения плотности хранения на складе
- сокращения количества манёвров вилочного погрузчика
- повышения производительности складской техники
Конструкция трёхсторонней головки
Конструктивно трёхсторонняя поворотная вилочная головка устанавливается на стандартную каретку вилочного погрузчика и состоит из нескольких основных узлов.
Несущая рама
Металлическая конструкция, которая крепится к каретке погрузчика и служит основой для установки всех механизмов навесного оборудования.
Поворотная каретка вил
Трёхсторонняя поворотная каретка вил является основным рабочим элементом устройства. На ней устанавливаются стандартные вилы погрузчика.
Каретка обеспечивает горизонтальное вращение вил на 180°, что позволяет ориентировать вилы:
- вперёд
- влево
- вправо.
Механизм бокового перемещения
Каретка вил может перемещаться по направляющим, обеспечивая точное позиционирование вил при захвате паллет.
Привод вращения
Поворот вил может осуществляться:
- гидравлическим цилиндром
- гидромотором
- поворотным редуктором.
Гидравлическая система обеспечивает управление следующими функциями:
- вращение вил
- боковое смещение
- фиксацию положения каретки.
Кинематика работы
Работа трёхстороннего вилочного захвата основана на сочетании двух движений.
Горизонтальное вращение
Поворотная каретка вил может вращаться на 180 градусов, что позволяет оператору направлять вилы к паллете с любой стороны.
Боковое перемещение
Каретка вил перемещается в горизонтальной плоскости и обеспечивает точную подачу вил к грузу. Благодаря такой кинематике трёхсторонняя поворотная вилочная головка позволяет выполнять операции бокового захвата паллет без изменения положения погрузчика
Горизонтальное вращение
Поворотная каретка вил может вращаться на 180 градусов, что позволяет оператору направлять вилы к паллете с любой стороны.
Боковое перемещение
Каретка вил перемещается в горизонтальной плоскости и обеспечивает точную подачу вил к грузу. Благодаря такой кинематике трёхсторонняя поворотная вилочная головка позволяет выполнять операции бокового захвата паллет без изменения положения погрузчика
Принцип работы
Рабочий цикл оборудования выглядит следующим образом:
1. Погрузчик подъезжает к стеллажу.
2. Машина останавливается в проходе.
3. Поворотная каретка вил разворачивает вилы в сторону паллеты.
4. Каретка перемещается к грузу.
5. Вилы вводятся в поддон.
6. Выполняется подъём и перемещение паллеты.
Таким образом, трёхсторонний вилочный захват позволяет погрузчику работать в условиях ограниченного пространства без разворота машины.
1. Погрузчик подъезжает к стеллажу.
2. Машина останавливается в проходе.
3. Поворотная каретка вил разворачивает вилы в сторону паллеты.
4. Каретка перемещается к грузу.
5. Вилы вводятся в поддон.
6. Выполняется подъём и перемещение паллеты.
Таким образом, трёхсторонний вилочный захват позволяет погрузчику работать в условиях ограниченного пространства без разворота машины.
Гидравлическая система
Для работы трёхсторонней головки обычно требуется два дополнительных гидравлических контура вилочного погрузчика.
Контур вращения
Обеспечивает:
Отвечает за:
Контур вращения
Обеспечивает:
- поворот вил на 180°
- удержание положения каретки.
- гидрораспределитель
- гидромотор или цилиндр
- предохранительный клапан.
Отвечает за:
- смещение вил влево и вправо
- точное позиционирование груза.
- обратными клапанами
- дросселями регулирования скорости
- предохранительными клапанами.
Преимущества применения
Использование трёхсторонней поворотной каретки вил даёт ряд значительных преимуществ.
Повышение эффективности работы
Погрузчик может перемещать груз вперёд, влево и вправо без разворота.
Снижение ширины проходов
Позволяет уменьшить расстояние между стеллажами.
Повышение плотности хранения
Складское пространство используется более эффективно.
Снижение нагрузки на оператора
Количество манёвров погрузчика значительно сокращается.
Универсальность применения
Трёхсторонняя поворотная вилочная головка может быть установлена на большинство стандартных вилочных погрузчиков.
Повышение эффективности работы
Погрузчик может перемещать груз вперёд, влево и вправо без разворота.
Снижение ширины проходов
Позволяет уменьшить расстояние между стеллажами.
Повышение плотности хранения
Складское пространство используется более эффективно.
Снижение нагрузки на оператора
Количество манёвров погрузчика значительно сокращается.
Универсальность применения
Трёхсторонняя поворотная вилочная головка может быть установлена на большинство стандартных вилочных погрузчиков.
Ограничения эксплуатации
Несмотря на функциональность, трёхсторонний вилочный захват имеет определённые ограничения.
Ограниченная высота подъёма
Из-за боковых нагрузок на мачту погрузчика высота штабелирования ниже, чем у специализированных VNA-погрузчиков.
Повышенные нагрузки на каретку
При боковом захвате возрастает нагрузка на конструкцию мачты и каретки.
Работа преимущественно на нижних уровнях хранения
Оборудование чаще применяется для обслуживания нижних ярусов стеллажей.
Заключение
Трёхсторонняя поворотная вилочная головка является высокоэффективным решением для складских комплексов с высокой плотностью хранения. Благодаря возможности вращения вил и бокового захвата паллет данное устройство позволяет выполнять операции загрузки и разгрузки грузов без разворота машины, что существенно сокращает количество манёвров и повышает производительность складских операций. Применение трёхсторонней поворотной каретки вил позволяет значительно уменьшить ширину межстеллажных проходов и повысить эффективность использования складского пространства. Наибольшее распространение данное оборудование получило на узкопроходных штабелёрах (VNA-технике), где трёхсторонняя вилочная головка выступает основным рабочим органом, обеспечивающим обработку паллетных грузов со стеллажей влево, вправо и вперёд непосредственно из центрального положения машины в проходе.
Ограниченная высота подъёма
Из-за боковых нагрузок на мачту погрузчика высота штабелирования ниже, чем у специализированных VNA-погрузчиков.
Повышенные нагрузки на каретку
При боковом захвате возрастает нагрузка на конструкцию мачты и каретки.
Работа преимущественно на нижних уровнях хранения
Оборудование чаще применяется для обслуживания нижних ярусов стеллажей.
Заключение
Трёхсторонняя поворотная вилочная головка является высокоэффективным решением для складских комплексов с высокой плотностью хранения. Благодаря возможности вращения вил и бокового захвата паллет данное устройство позволяет выполнять операции загрузки и разгрузки грузов без разворота машины, что существенно сокращает количество манёвров и повышает производительность складских операций. Применение трёхсторонней поворотной каретки вил позволяет значительно уменьшить ширину межстеллажных проходов и повысить эффективность использования складского пространства. Наибольшее распространение данное оборудование получило на узкопроходных штабелёрах (VNA-технике), где трёхсторонняя вилочная головка выступает основным рабочим органом, обеспечивающим обработку паллетных грузов со стеллажей влево, вправо и вперёд непосредственно из центрального положения машины в проходе.
