Рулонные захваты используются на вилочных погрузчиках для безопасной работы с рулонами бумаги, ткани, металла, полиэтилена, кабельных барабанов и другими цилиндрическими грузами. Правильная установка захвата обеспечивает стабильную работу оборудования, снижает риск повреждений и увеличивает срок службы как самого погрузчика, так и навески.

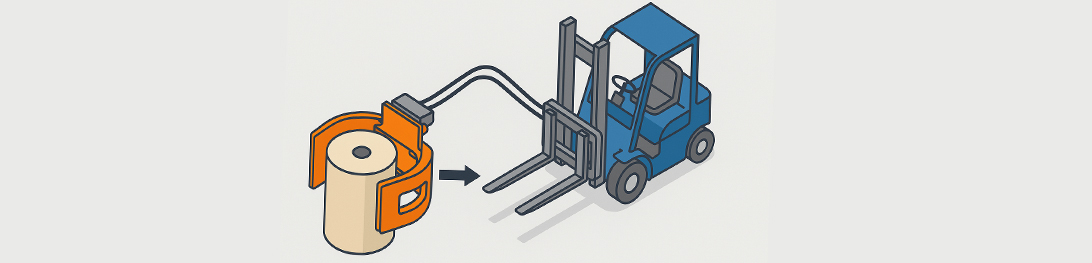

Ниже приведена полная профессиональная инструкция по установке рулонного захвата LDSJ на вилочный погрузчик. Материал подходит для сервисных инженеров, механиков, операторов и специалистов по складской технике.

1. Проверка совместимости оборудования
Перед монтажом убедитесь, что захват соответствует параметрам погрузчика:

• Тип и грузоподъёмность погрузчика (1.5–10 тонн)
• Стандарт каретки: ISO/FEM 2–4 класса
• Требуемое количество гидролиний (обычно 2–3 для ротатора 360°)
• Допустимое давление и расход масла гидросистемы
• Масса навесного оборудования и смещение центра тяжести

Захваты LDSJ маркируются с указанием всех технических параметров — сверяйте модель с паспортом погрузчика.

1. Переместите погрузчик на ровную площадку.
2. Заглушите двигатель и сбросьте давление в гидросистеме.
3. Снимите вилы, освободив каретку от навесного оборудования.
4. Очистите поверхность каретки от грязи, ржавчины и остатков смазки.

Важно: любые остатки загрязнений могут повлиять на фиксацию оборудования.

1. Подъём оборудованияИспользуйте стропы или кран-балку. Не поднимайте захват за гидролинии и подвижные части.
2. Навешивание на каретку FEMВ зависимости от стандарта:

• FEM2 / FEM3 — захват ставится на нижние опорные крюки, затем фиксируется верхними болтами/защёлками.
• PIN-type — установка через осевой палец.

Убедитесь, что захват сидит ровно по центру каретки.
3. Фиксация крепленийПроверьте затяжку всех болтов согласно моменту из паспорта изделия LDSJ.

1. Подключение рабочих линий
Обычно требуются:

• 1 линия — на открытие/закрытие лап
• 1 линия — на поворот (если есть ротатор)
• 1 линия — на боковое смещение (если есть Sideshift)

Подсоедините быстроразъёмные соединения (БРС) согласно маркировке:

• Красный → подача
• Синий → обратка

На моделях LDSJ цветовая маркировка присутствует на шлангах и штуцерах.

2. Проверка давления
Сверьте рабочее давление погрузчика с паспортным давлением захвата:

• Лёгкие модели: 140–180 бар
• Промышленные модели Heavy Duty: 180–210 бар

Если давление выше допустимого → требуется установка редукционного клапана.

3. Укладка гидролиний
Следите, чтобы:

• гидрошланги не тёрлись о мачту
• не происходило защемление при наклоне
• запас длины был достаточен для полного хода захвата

Для защиты используются гибкие кожухи, входящие в комплект LDSJ.

После установки:

1. Запустите погрузчик.
2. Аккуратно выполните движения:

• раскрытие/закрытие лап
• боковое смещение (если есть)
• поворот 180° или 360°

1. Убедитесь, что цикл выполняется без рывков.
2. Проверьте наличие масляных подтёков — при необходимости подтяните соединения.
3. Проверьте синхронность движения лап.

1. Усилие прижима
Устанавливается в зависимости от материала:

• Бумага → низкое усилие
• Металл → среднее–высокое
• Кабельные рулоны → умеренное

Избыточное давление приводит к повреждениям.

2. Центральное положение лап
Отрегулируйте лапы так, чтобы они сходились ровно по центру рулона.

3. Настройка ротатора
При установке захват должен поворачиваться:

• плавно
• без люфта
• без смещения оси

Оператор должен знать:

• как правильно позиционировать рулон
• как управлять давлением прижима
• как избегать перекоса
• как использовать полный поворот 360°
• что делать при утечке гидравлики

Неправильная работа оператора — основная причина повреждений рулонов.

После установки важно соблюдать регламент LDSJ:

• Ежедневно: проверка шлангов, утечек, фиксации
• Раз в 250 часов: смазка подвижных узлов, осмотр лап
• Раз в 500 часов: проверка ротатора и гидродвигателя
• Раз в 1000 часов: полная диагностика
